筒式抛丸机是怎样使用的?

文章出处：本站编辑：抛丸机发表时间：2015-03-23 10:37:53

问：筒式抛丸机是怎样使用的?
答:表24前3种抛丸设备从大类来分,它们具有内外夹层的滚筒,可统称滚筒式抛丸机,是滚筒抛丸机的更新换代产品,是Q3110。抛丸清理机的改进。与Q3110相比,除改进了抛丸器和除尘器外,还将弹丸用平衡锤式分离器分离后再回用,保证了弹丸中含砂量不超过l万。因此这三种滚筒式抛丸机是优于其他的Q3110。改进型。作者建议推广这三种产品,现将Q5120和Q3010分别介绍如下。
Q5110。抛丸清理落砂滚筒是由滚筒、端门、抛丸器、提升机、分离器及旋风布袋双级除尘器组成,其产品外形见图37,从此图可看出Q5110。抛丸机不失Q3110。为紧凑性。

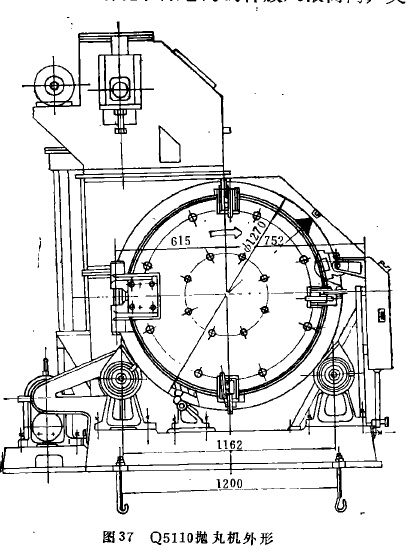

图37 Q5110抛丸机外形

将需要清理和除芯的铸件放入滚筒内,关闭端门,调整需要清理的时间,然后按次开动机器。滚筒转动后,其护板上的螺旋斜筋可将铸件搅动翻身,使其各方位的表面受到均匀的清理。弹丸经护板上的格子孔流入夹层空间,由筒体内壁上和护板斜筋螺旋方向相反的螺旋筋带动,.送往安装抛丸器的一端的构架底部,靠滚筒端头拨盘(由原Q3110。的提升斗盘改为拨盘)和构架底部斜面,将弹丸送到提升机底部,由提升机提升到平衡锤式丸砂分离器的上部,首先筛去芯骨、铁钉及其他杂物,再经平衡锤的调制,成薄帘幕状下落,通过分离区,得到大于99%纯度的高质量分离弹丸,重新送到抛丸器回用。细小的砂粒、尘土由排砂管排;”出,灰尘由气流带到一种新研制成功的高效旋风布袋双级除尘器除去。
弹丸直径、速度和抛丸时间的选择,抛丸器使用,叶片更换参见21、22问与答及其他有关资料。
